永联兴数码电动卷门控制器,经典盒装,品质保证.频率采用418MHZ,避免市场315MHZ\433M频率重码,更安全,更实用!

       精品盒装,更贴心,质量保证!

另有新版控制器配套经典蓝色遥控器:

http://item.taobao.com/item.htm?id=16832315055

新版控制器配套2个翡翠玉色遥控器:

http://item.taobao.com/item.htm?id=19363244409

一、功能特点：
    1、长距离高频发射设计，发射手柄采用声表面谐振器，使发射器频率不受天气，温度等因素影响，可保证十年不变频！
    2、安全保密性更高！
    3、高频发射、接收线路皆采用精密表面贴片元件设计、产品性能稳定！

   4、接收器的电源部分采用传统变压器降压整流，工作稳定可靠，整体性能远远高于市面上廉价的阻容降压的电路板。

   5、遥控器为418M声表稳频，每个遥控器皆已配好12V23A电池和钥匙扣.

二、适用范围：本控制器适用于遥控传统的外挂链条卷帘门电机的开门与关门（电机识别方法：电机外露，链条驱动，有手动按扭，有手拉的铁链，配有标准两排8孔6芯通用插头），该电机外形图片如下，买家在购买前一定要确定自己卷帘门安装的是此类电机方能购买配套。

三、安装步骤：
    1、先检查电动门本身功能上行、停、下行是否皆正常
    2、请按照所配接线图正确连接好各引线，要求接牢固
    3、先关掉总电源开关，再行施工，以确保安全
    4、主机固定好，调整天线于最佳位置，注意天线勿被铁皮包住，亦不可与金属物相接触。安装位置应选择避免日光、直射、雨水淋浸、不易受震动之处

四、电气参数：

              输入电压220V+-15%

              每路额定电流：5A~7A

                     频率:418MHZ (特殊主机频率,减少市场315M和433M频率重码率)

              遥控距离：空旷100米以上

              遥控方式:无线电编码

严禁安装在日光照射、高温、严重落尘、滴水、湿气低、腐蚀性气体场所!

五、故障排除
    遥控器装好后，遥控器不会动作，可能是：
    1、电源线接错或接触不良，电池电压不足，请重新检查
    2、遥控器主机与发射器不匹配，请重新进行遥控手柄匹配
    3、若遥控器距离太近，请检查主机安装位置是否被金属物遮蔽或天线方向不妥
    4、遥控器使用一段时间后，指示灯不亮时，可能因重摔导致电池接触不良，请重新调整电池位置
    5、遥控时只上不下或只下不上：请检查线路装配是否正确且固定

 六、注意事项

    1、遥控手柄使用23A（12V）电池，当发现遥控距离近或遥控手柄指示灯暗时请更换电池
    2、遥控谨防重摔和进水，单次按健时间以0.5秒为准
    3、若有故障，请勿随意拆修

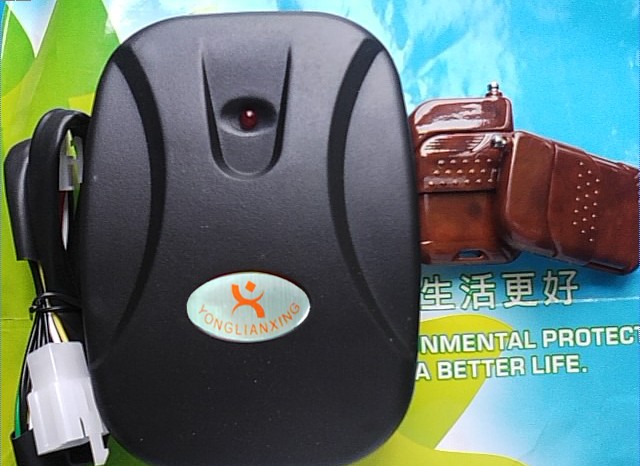

七、产品配套：控制器（遥控接收器）1个，遥控发射器2个，控制器与电机连接线1条，使用说明书1份！（无线遥控发射器可增配,增配一个10元）

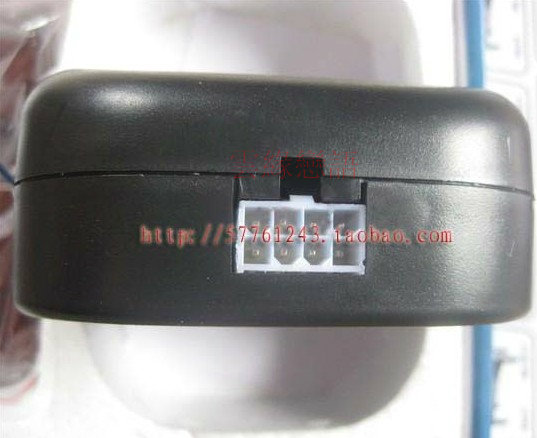

八、本控制器为8芯接口,控制器连接线为8孔6芯通用接口，可适用于6芯和8芯的标准端口，连接电机线的为6芯接口,下列实拍图片为控制器连接端口及连接线接头，另配有安装接线图：



 下图接线图看不清不打紧的，彩盒包装上和说明书里面都有清晰接线图哦！

九、接线:

1、 接收器出来6条线,黑色2条是220V交流电压线,不分极性!

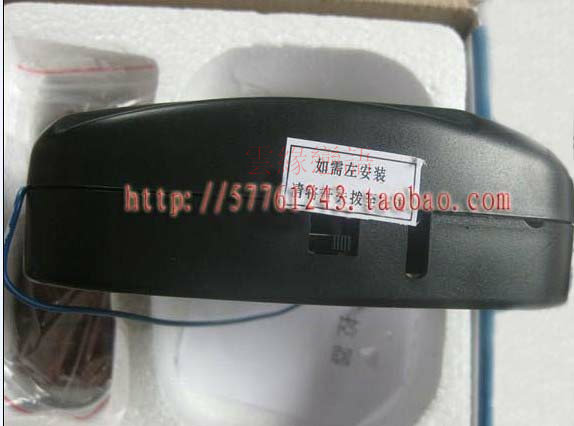

2、  2条是控制器上升和下降线,1条是停止线,1条是公共线,具体接线可以参照接线图(仅供参考:红色是公共线,绿色是停止线,白色 黄色是上升和下降线,上升和下降线接反了也不要紧,只要把拨动开关拨动一下反向位置就可以)只要黑色的两条电源线不接错就可以,其它四条可以随便接,接错了也不要紧,可以重新接.

3、 接好线后,按遥控器,靠近接收器可以听到控制器的继电器在工作的声音
